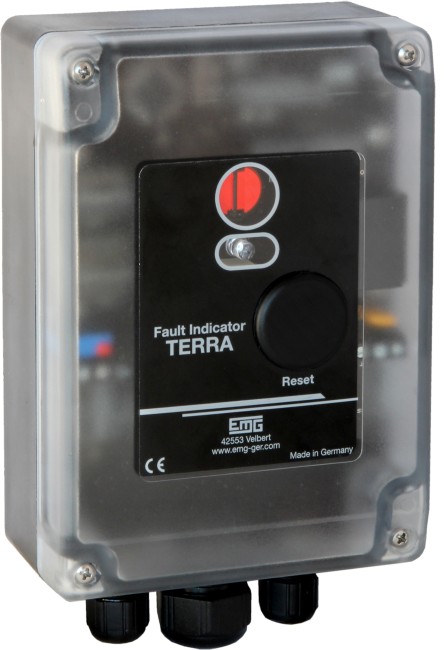

Erdschlussanzeiger
Typ TERRA-C

Der Erdschlussanzeiger Typ TERRA kann in Strahlennetzen mit einer Einspeisung und in offenen Ringnetzen eingesetzt werden, welche starr geerdet oder niederohmig widerstandsgeerdet sind. Die Anzeige von Erdschlüssen erfolgt über eine Klappanzeige und eine LED.
Zwischen Anzeigegerät und Erdschlusssensor bzw. Stromversorgungswandler bestehen Kabelverbindungen. Der Sensor und der Wandler müssen auf abgeschirmte Kabel installiert werden. Beide Sensoren sind teilbar und somit nachrüstbar.
Das Anzeigegerät wird über Superkondensatoren mit Energie versorgt. Die Superkondensatoren können durch eine 230V AC Stromversorgung, die in Fehlersituationen ausfallen kann, und/oder durch einen speziellen Stromversorgungswandler, der auf eine einzelne Phase montiert wird, aufgeladen werden.
Durch die Superkondensatoren können eine interne LED und die optionale externe Blinklampe zum Blinken mit Energie versorgt werden. Durch die bistabile Klappanzeige ist eine eindeutige Anzeige auch bei entleerten Superkondensatoren gewährleistet.

Der Erdschlussanzeiger Typ TERRA-C besteht aus:

– Einem Anzeigegerät zur Anzeige von Erdschlüssen
– Einem Sensor Typ SE zur Erfassung von Erdschlussströmen
– Optional: einem Stromversorgungswandler Typ SP

Funktionen und Vorteile

Fünf Ansprechwerte zwischen 20 A und 240 A
- Optional: ein fester Ansprechwert

Four response delays between 40 ms and 300 ms

LED und Klappanzeige

Taster zum Testen der Funktion

Resetfunktion:
– manuell durch Taster
– Time: 1 / 2 / 3 / 4 h
– Optional: nach rückkehrendem Betriebsstrom
– Optional: nach rückkehrender Stromversorgung

Stromversorgung: Superkondensatoren geladen durch
– 115 / 230 V AC, kann im Fehlerfall ausfallen
– Optional: Stromversorgungswandler

Kontakte für Fernmeldung (Wechselkontakt und Schließerkontakt)

Dauer- und Wischkontakt vor Ort wählbar

Aufbaugehäuse

Optional: Blinklampe Typ BL4.1 / BL6
